数字电源为什么一般用DSP控制，而不能用普通的单片机

摘要：数字电源之所以选用DSP（严格说是 DSC，数字信号控制器），核心不在于"主频多少 MHz"，而是它在四个关键维度上对通用单片机（MCU）形成代差：高时间精度的 PWM 生成、硬件级逐周期保护关断、强实时环路运算能力、以及为电源定制的专用外设与生态。

引言：你以为是选"性能"，其实是选"控制内核"

服务器电源、光伏逆变器、电动车充电机、变频器、无线充电……你拆开任何一台主流电力电子产品，控制核心几乎清一色都是 DSP 或者 DSC，而不是 STM32、51 这类通用单片机。很多人会问：STM32 性能也很强呀，为什么非得用 DSP？

这不是情怀，也不是厂家宣传话术，而是一组硬指标——数字电源对控制芯片提出的要求，恰好是通用 MCU 设计的盲区。今天我们就把这件事讲清楚，所有结论都标注来源。

一、先把概念理清楚：DSP、MCU、DSC 到底是什么关系

• MCU = Micro Controller Unit（微控制器 / 通用单片机），代表：STM32、MSP430、51 内核。

• DSP = Digital Signal Processor（数字信号处理器），最早用于通信、音频、视频信号处理。

• DSC = Digital Signal Controller（数字信号控制器），是 TI 对自家 C2000 系列的官方定位——既有 MCU 的外设易用性，又具备 DSP 的算力，定位"实时控制 MCU"。

注：很多人把TI C2000 叫做 DSP，其实是约定俗成。TI 自己更愿意把它叫"DSC（实时控制 MCU）"，本文为方便表述，沿用行业惯用的"DSP"叫法。

图1 通用 MCU vs DSP/DSC 的架构对比 —— 差异最大的不是 CPU，而是"为电源而生的专用外设"。

二、第一道门槛：PWM 发波的"时间精度"

数字电源本质上是高频开关电源。开关频率从几十kHz 到几 MHz 不等，每一个周期都要根据反馈实时调整占空比。

对PWM 的要求：精度要达到 ns 甚至 ps 量级。为什么要这么高？以 1 MHz 开关频率为例，周期只有 1 μs，如果 PWM 步进只有 100 ns，那么占空比调节的最小单位就是 10% —— 调节粒度太大，输出纹波、动态响应都会显著恶化。来源：[5][6]

普通MCU 的痛点

STM32 通用定时器在 72 / 170 MHz 主频下，计数一次约 14 ns / 5.9 ns，看似不差，但它要同时兼顾通信、显示、协议栈，PWM 抖动和中断延迟很难稳定在 ns 级。一旦负载突变，控制环路要在 1～2 个开关周期内更新占空比，普通 MCU 经常"算到一半，下一个周期就来了"。

DSP / DSC 的解法

• TI C2000 的 ePWM 模块自带硬件计数器，时基与比较动作由独立硬件完成，与 CPU 解耦。

• 高分辨率扩展HRPWM 用 MEP（Micro Edge Positioner）把边沿再细切，最小步进可达 ~150 ps。

• ST 的 STM32F334 HRTIM 最高 4.608 GHz 计数，能达到 ~217 ps，但通用性弱于 C2000。

图2 PWM 边沿精度对比 —— 同样的开关周期，DSP + HRPWM 把"刀"磨到了 ps 级。

三、第二道门槛：硬件级保护关断（逐周期保护）

电源最怕的不是效率低，而是"炸管"。一旦短路电流窜起来，磁芯饱和、功率器件烧毁，损失的是整机。所以保护的响应时间不是以毫秒计，而是以微秒、甚至亚微秒级。

普通MCU 的做法

ADC 采样 → 中断 → CPU 读比较 → 关闭 GPIO。整条链路要跑软件，最快也得几微秒到几十微秒。在短路电流上升阶段，常常已经来不及。

DSP / DSC 的做法（以 TI C2000 Trip Zone 为例）

• TZ（Trip Zone）是独立的硬件子模块，与 PWM 输出直接相连，CPU 不参与。

• 输入可以是片内CMPSS（比较器子系统）输出，也可以是外部故障引脚。

• 一旦触发"逐周期保护"（Cycle-by-Cycle），当前周期立即把 PWM 强制拉低，CPU 零软件延迟；还能配置"一次性保护（One-Shot Trip）"，整个控制器直接锁死。来源：[2]

关键意义："硬件直通式"保护机制是 C2000 设计手册明确写出的核心卖点，也是它能进入大功率场景的入场券。

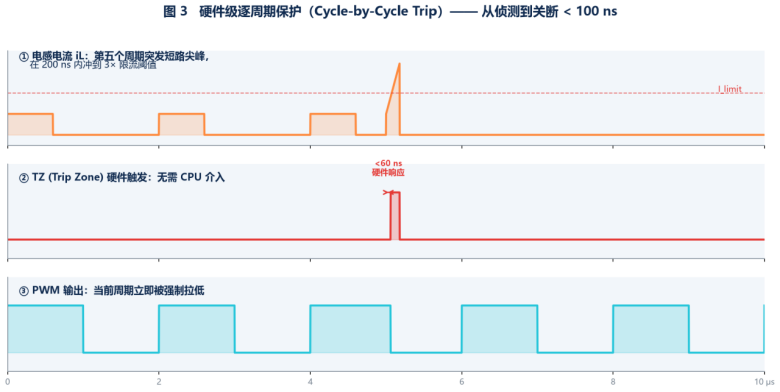

图3 硬件级逐周期保护 —— 从侦测到关断 < 100 ns，普通 MCU 走软件栈根本来不及。

四、第三道门槛：环路运算能力

数字电源的"环路"，就是电压 / 电流控制环。每隔几十微秒要采样一次、跑一次 PID（甚至更复杂的状态观测、自适应控制），再更新占空比。

典型链路

ADC 采样 → 数字滤波 → 控制算法（PID / 前馈 / 状态观测） → 更新 PWM 占空比 → 下一个周期。这一串动作必须在 1 个开关周期内完成。

普通MCU 的瓶颈

ARM Cortex-M4 虽然有单周期 MAC，但总线带宽、寄存器组、并行执行窗口都比 DSC 弱。在 100 kHz 以上开关频率、加入前馈、限流、均流等多目标时，M4 经常"算不过来"。

DSP / DSC 的优势（以 C2000 为例）

• CPU + FPU 浮点单元，主频 150~300 MHz，单指令完成 32×32 位 MAC。

• 改进型哈佛架构：程序总线与数据总线分开，可同时取指和取数据。

• 部分型号带CLA（Control Law Accelerator）独立协处理器：主 CPU 做通信与保护，CLA 专门跑环路算法，两个核心并行。

• 高带宽ADC：12~16 位 SAR，转换时间 ~80 ns，多通道可交错采样。

带宽红利：环路带宽上去了，电源的动态响应、负载突变恢复时间、抗扰动能力都能跟着上一个台阶。—— 这也是数字电源相对传统模拟电源的核心优势之一。

图4 数字电源控制环路 —— 一个开关周期内要完成的全部动作。

五、第四道门槛：专用外设与开发生态

除了上面三点，DSP / DSC 还提供了普通 MCU 没有的"为电源而生"的配套外设，以及一套现成的算法库。

外设/ 资源	在数字电源中的作用	普通MCU 的现状
CMPSS（比较器子系统）	模拟比较器+ 斜坡补偿，直连 PWM 触发保护	通常需外挂比较器
TZ（Trip Zone）	硬件故障保护入口，ns 级关断	无，需软件实现
HRPWM	ps 级边沿精度，适合谐振/同步整流拓扑	无
CLA 协处理器	卸载环路算法，主CPU 专责通信保护	无
eCAP / eQEP	高速捕获/ 正交解码，适合 PFC 与电机控制	简易定时器捕获
SDFM（Σ-Δ 调制接口）	直连隔离型Σ-Δ 调制器做高精度电流采样	需外挂
官方控制库powerSUITE	Buck/Boost/PFC/LLC 参考设计直接套用	需自研HAL

生态红利：TI 的 powerSUITE 直接给你摆好了典型拓扑的参考设计，剪剪参数就能用，相当于"预制菜"；而通用 MCU 要"从种菜开始"。来源：[7]

六、那普通单片机就完全不能做数字电源吗？

也不是。工程没有银弹，关键看场景：

1. 慢速、小功率、低动态要求（例如小家电电源、LED 驱动）：用 STM32F0 / F1 + 软件环路完全 OK。

2. 一些MCU 厂商推出了"类 DSC"型号（如 STM32F334、Infineon XMC4000），靠 HRTIM / CCU8 等外设做弥补。

3. 但只要频率提到MHz、功率提到 kW 级、保护阈值压到亚微秒级，DSC 几乎是唯一稳妥的选择。

换句话说，普通MCU 不是"不能"，而是"不擅长"。在工业级电源产品上，省下来那点差价，远远不够支付一次炸管和丢市场的风险。

七、结语

数字电源选DSP，本质上不是一个"广告词"，而是四个真问题：

① PWM 时间精度够不够；

② 保护关断是不是硬件级；

③ 环路算力够不够；

④ 有没有为电源做过的专用外设和生态。

把这四点过一遍，结论就清楚了。这也是TI C2000、Microchip dsPIC、NXP DSC 能够在数字电源领域长期占住主流位置的根本原因。
