多协议设备池化管理：以太网温湿度采集系统的设计与实现

燃美好生活
燃界驿讯
2026-09-26
4620

工业物联网环境采集：以太网温湿度设备多协议适配与项目踩坑总结

近期在调试一套工业环境监控系统时，遇到了关于 Modbus 连接保持的问题。现场部署了一批网口温湿度变送器，PoE取电、Modbus TCP上云，同时利旧接入存量RS485探头，并开启了SNMP和UDP Trap服务。把多协议跑通之后，项目交付时真正卡住进度的，往往不是单个协议的问题，而是多协议并存时的资源冲突、驱动适配和现场排障。这篇把以太网温湿度设备多协议适配的实战经验和项目踩坑集中梳理，作为系列阶段性总结。

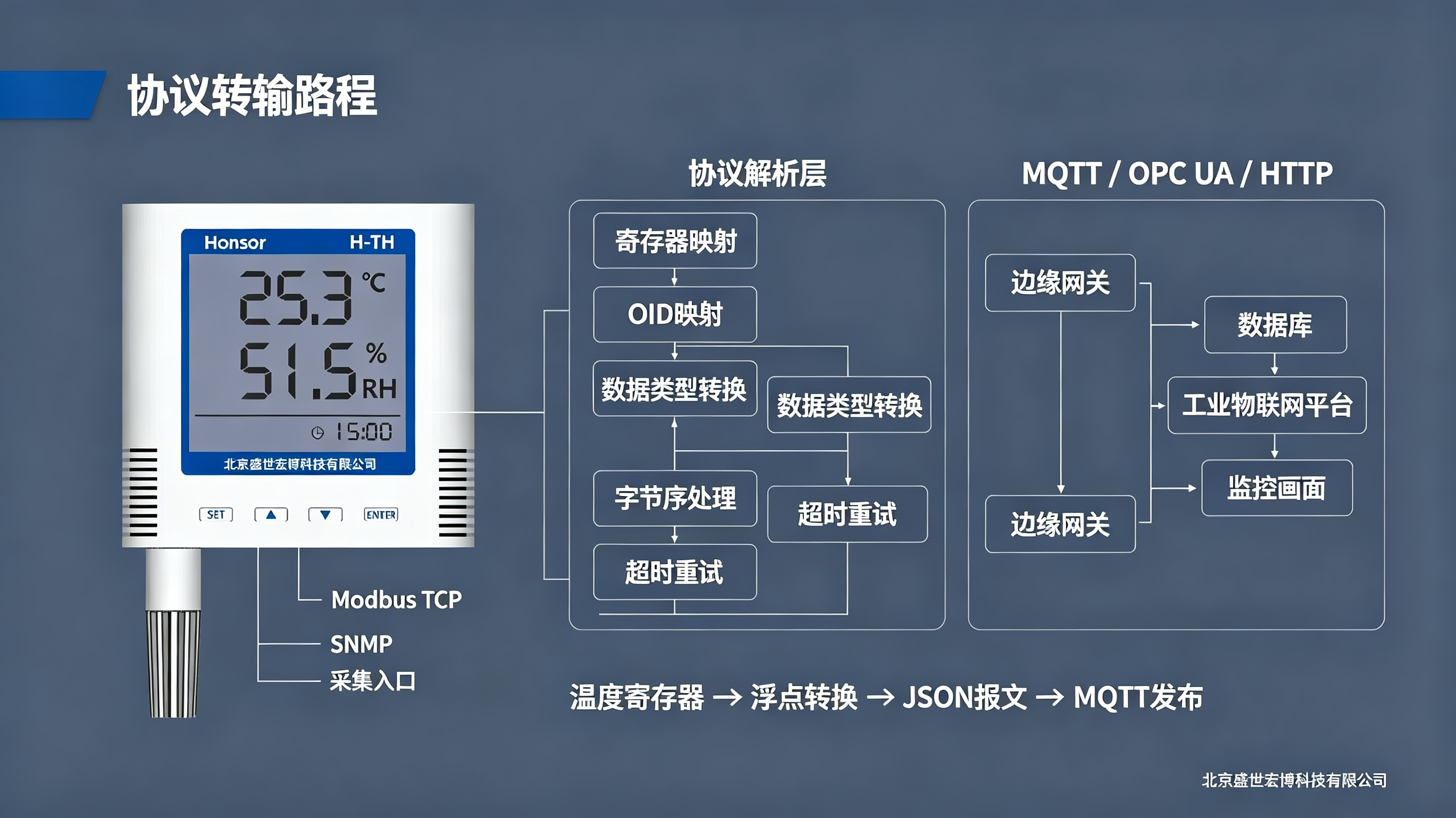

一、多协议并存：为什么一个传感器要跑三种协议

以太网温湿度变送器
  ├── Modbus TCP (502)  → 全量采集、下发设定值（SCADA/边缘网关）
  ├── SNMP (161)        → 设备状态、网络接口、系统信息（NMS/网管）
  └── UDP Trap (9000)   → 越限事件、状态变化快报（告警网关）

工程动机：

SCADA/控制系统习惯Modbus，寄存器模型直观，但缺乏设备自描述。

IT运维/网管系统习惯SNMP，可批量发现、统一监控，但工控侧不熟MIB。

实时告警需要低延迟，UDP Trap事件驱动，不等轮询周期。

三种协议各管一段，但共享同一个MCU的网络栈和硬件资源。问题就出在这里。

二、资源冲突根因分析

2.1 MCU网络栈的隐形瓶颈

低端工业以太网传感器常用LWIP协议栈，资源模型：

MCU: Cortex-M4/M7, 120-200MHz, RAM 128-512KB
LWIP配置:
  MEMP_NUM_TCP_PCB = 4-8      ← TCP连接控制块上限
  PBUF_POOL_SIZE = 16-32       ← pbuf池大小
  TCP_SND_BUF = 2-4 KB         ← 发送缓冲
  TCP_WND = 2-4 KB             ← 接收窗口
  UDP_RCV_QUEUE = 8-16         ← UDP接收队列

冲突场景：

场景	现象	根因
Modbus TCP + SNMP同时轮询	间歇性RST	TCP PCB池被SNMP GETBULK占满
UDP Trap风暴	TCP也受影响	pbuf池被UDP耗尽，TCP分配不到缓冲
多主站Modbus轮询	部分连接SYN无响应	监听队列满，新连接丢弃
恒湿机启动微环境震荡	全协议超时	交换机端口拥塞 + MCU中断风暴

2.2 端口冲突的五个典型场景

TCP连接池耗尽：SCADA + 云端 + NMS + 调试笔记本同时访问502端口。

SNMP Walk遍历：NMS执行snmpwalk默认GETBULK，单次请求拉取全MIB树，占用大量pbuf。

UDP Trap并发：多传感器同时触发Trap，网关侧pbuf分配失败。

端口扫描误伤：安防扫描器探测502/161端口，触发固件异常。

固件Bug：隐形连接不释放：TCP连接异常断开后，MCU侧PCB未超时回收，永久占用。工业环境采集实战：以太网温湿度终端多协议适配方案设计

三、协议适配实战

3.1 Modbus TCP 适配要点

寄存器规划（前篇已展开，此处提炼）：

输入寄存器 (3x, FC04) - 只读测量值：
  0x0000: 温度原始值 (INT16, ×0.1℃)
  0x0001: 湿度原始值 (INT16, ×0.1%RH)
  0x0002: 露点温度 (INT16, ×0.1℃)
  0x0003: 状态码 (UINT16, bit0=越温, bit1=越湿, bit2=探头断线)

保持寄存器 (4x, FC03/06/16) - 可读写配置：
  0x0020: 温度设定值 (INT16, ×0.1℃)
  0x0021: 湿度设定值 (INT16, ×0.1%RH)
  0x0022: 采样周期 (UINT16, 秒)
  0x0023: Trap使能 (UINT16, bit0=温度, bit1=湿度)

字节序/字序四概念：

Big Endian / Little Endian（字节内）

Word Swap / No Word Swap（寄存器间）

组合出四种：ABCD, BADC, CDAB, DCBA

驱动配置前用mbpoll读已知值验证

连接管理：

网关代理模式：网关与传感器保持长连接，SCADA通过OPC UA/MQTT从网关取数。

单连接复用：避免每请求建连，降低PCB消耗。

超时配置：响应超时2000-5000ms，重试2-3次，按现场网络质量调整。

3.2 SNMP 适配要点

MIB设计（如果固件支持自定义）：

SENSOR-MIB DEFINITIONS ::= BEGIN

sensorObjects OBJECT IDENTIFIER ::= { sensorMIB 1 }

temperature OBJECT-TYPE
  SYNTAX      Integer32
  UNITS       "0.1 degrees Celsius"
  MAX-ACCESS  read-only
  STATUS      current
  DESCRIPTION "Current temperature measurement"
  ::= { sensorObjects 1 }

humidity OBJECT-TYPE
  SYNTAX      Integer32
  UNITS       "0.1 percent RH"
  MAX-ACCESS  read-only
  STATUS      current
  DESCRIPTION "Current relative humidity measurement"
  ::= { sensorObjects 2 }

trapEnable OBJECT-TYPE
  SYNTAX      INTEGER { disabled(0), enabled(1) }
  MAX-ACCESS  read-write
  STATUS      current
  DESCRIPTION "Enable/disable UDP trap generation"
  ::= { sensorObjects 10 }

适配建议：

禁用SNMP v1/v2c，启用v3（USM认证+加密）。

如果固件只支持v2c：改community为随机长字符串，ACL限制源IP，只读。

NMS侧配置：GET间隔≥30s，避免GETBULK一次拉全树；分批次轮询。

3.3 UDP Trap 适配要点

报文结构（轻量设计）：

UDP Payload (20 bytes):
  Magic: 0xAA55 (2B)
  Version: 0x02 (1B)
  Sensor ID: 0x00010023 (4B)
  Timestamp: 0x5f3a2c1b (4B)
  Temperature: 0x00e2 (2B, 22.6℃)
  Humidity: 0x0216 (2B, 53.4%RH)
  Alert Flags: 0x0001 (2B, bit0=temperature alert)
  CRC16: 0x3a7f (2B)

安全加固：

共享密钥 + HMAC（如果MCU性能允许）。

至少IP白名单 + 速率限制（每IP每秒≤5个Trap）。

防重放：Timestamp与网关本地偏差<5s。

四、项目踩坑总结

坑1：多主站抢连接，设备"假死"

现象：SCADA画面正常，但云端偶尔断线；NMS SNMP超时；传感器Web管理界面打不开。

排查：

Wireshark过滤：tcp.flags.reset==1 && ip.dst==< sensor_ip >
大量RST，TCP PCB池满。

根因：SCADA（2连接）+ 云端网关（1连接）+ NMS SNMP（占用TCP栈资源）+ 调试笔记本（1连接）> 设备最大连接数（4）。

解决：

边缘网关作为唯一南向Modbus TCP轮询者。

SCADA通过OPC UA连网关，不直接连传感器。

NMS SNMP改为只读，限制GET频率。

下线闲置调试连接。

坑2：SNMP Walk导致Modbus超时

现象：NMS执行snmpwalk时，SCADA Modbus轮询超时率从0%飙到15%。

根因：SNMP GETBULK请求大包，LWIP pbuf池被占满，Modbus TCP响应分配不到pbuf，超时。

解决：

NMS侧配置：禁用GETBULK，改用GET；单次只取单个OID。

传感器固件：LWIP调优，增加PBUF_POOL_SIZE，SNMP和Modbus使用独立pbuf池（如果支持）。

网络层：SNMP和Modbus分属不同VLAN，交换机QoS限制SNMP带宽。

坑3：UDP Trap风暴打垮网关

现象：恒湿机分批启动策略未生效，全部重启→温湿度突变→所有传感器同时发UDP Trap→网关pbuf池耗尽→TCP连接也受影响。

解决：

传感器侧：Trap最小间隔5s，变化死区0.2℃，错峰发送。

网关侧：每IP每秒最多5个Trap，超出丢弃+日志。

恒湿机：错峰启动，间隔30s。

坑4：字节序/字序导致数据错乱

现象：组态软件显示温度=65535，湿度=NaN。

根因：32位浮点跨两寄存器，驱动默认字序与传感器固件不匹配。

解决：

用mbpoll读原始十六进制，手动解析。

驱动高级选项调整Word Swap/Byte Swap。

统一在边缘网关侧归一化，SCADA消费已处理数据。

坑5：固件升级后寄存器映射变更

现象：升级后SCADA变量全部Bad，云端数据断流。

根因：新固件寄存器地址偏移、数据类型、缩放因子变更，旧映射表失效。

解决：

固件版本管理：寄存器映射表版本化，与固件版本绑定。

边缘网关：支持多版本映射热加载，按设备固件版本自动选择。

升级前：备份旧映射，验证新映射，灰度升级。

坑6：PoE供电不足导致间歇掉线

现象：白天正常，夜间低温时设备频繁重启。

根因：低温下交换机PoE供电效率下降，或超距网线压降增大，PD端电压低于阈值，设备反复重启。

解决：

实测PD端电压谷值，确保≥42V（802.3af要求）。

超距场景：改用Cat6线缆，或增加PoE中继器。

交换机侧：检查PoE预算，避免多口满载。

五、多协议适配最佳实践

5.1 架构原则

单一职责：每种协议只做它最擅长的事，不交叉。

边缘收敛：多协议在边缘网关侧归一化，上游系统消费统一模型。

资源隔离：MCU侧尽可能为每种协议分配独立缓冲/队列。

降级策略：UDP Trap丢包时TCP兜底；SNMP不可用时Modbus继续工作。

5.2 配置清单

协议	配置项	推荐值
Modbus TCP	端口	502（默认）
	Unit ID	1（或按设备）
	超时	2000-5000ms
	重试	2-3次
	轮询周期	30s（慢变量）
SNMP	版本	v3（SHA+AES）
	社区字符串	随机32字符
	源IP限制	仅NMS
	GET间隔	≥30s
UDP Trap	端口	9000
	认证	HMAC或IP白名单
	速率限制	≤5个/秒/IP
	变化死区	温度0.2℃, 湿度1%RH
