板子死机后按复位没用，断电才恢复：别只查软件，先看“电到底有没有真的掉干净”

封面素材：TI E2E，多电源轨上电时序实测波形

有一类硬件故障很折磨人：

设备跑几个小时甚至几天后突然死机。

MCU不响应，通信断掉，程序像是彻底卡住了。

按RESET没用，软件复位也没用。

但只要把整机电源断掉，再重新上电，系统又恢复正常。

遇到这种现象，很多团队第一反应都是：

“肯定是软件跑飞了。”

软件当然要查，但如果复位无效、完整掉电却有效，硬件工程师应该立刻多问一句：

RESET到底复位了什么？又有哪些电路根本没有被RESET？

更关键的是：

你以为已经断电了，芯片的电源轨真的掉到0V了吗？

一、RESET不是“缩小版断电”

这是定位这类问题最重要的一点。

MCU的外部RESET、看门狗复位、软件复位，通常只会让芯片内部特定逻辑回到复位状态。

但整块板上还有很多东西不一定跟着一起复位：

PMIC、电源监控、FPGA/CPLD、PHY、外部Flash、接口收发器、传感器、桥接芯片以及其他独立电源域。

某个外设如果已经进入异常状态，单独复位CPU并不一定能把它拉回来。

甚至MCU自身，如果供电曾经落入一个“低于正常工作电压、但又没有低到触发完整POR”的区域，也可能出现不完整复位。

所以：

RESET能恢复的软件故障，和必须真正掉电才能恢复的电源/状态机故障，要分开看。

二、最容易被忽略的问题：I/O正在偷偷给芯片“反向供电”

图1：NXP 社区中的 POR、核心电压与控制信号上电时序实测。

一个很典型的现场是：

你把MCU主电源关掉，万用表却还能量到VDD上有0.5V、0.8V，甚至更高。

这时不要以为只是电容没放完。

很可能是另一个仍然带电的器件，通过GPIO、UART、SPI、I²C或者控制信号，经过芯片内部的ESD保护结构，把电流灌回了VDD。

Microchip的硬件调试资料就明确把这种现象称为 Power through I/O：电源关闭以后，外部I/O仍处于高电平，可能通过ESD二极管给MCU电源轨供电。

这会带来一个很麻烦的结果：

你做了“断电动作”，但芯片内部实际上没有完成一次干净的掉电。

POR没有重新建立，内部模拟模块、I/O状态甚至部分外围状态可能停留在一个不可预期区间。

于是就出现：

短按电源不行，等几秒再上电却好了。

本质上不是“等芯片冷静一下”，而是终于把残余电压放到了真正的复位区间以下。

三、第二个高发点：电压掉下来了，却没掉到POR阈值以下

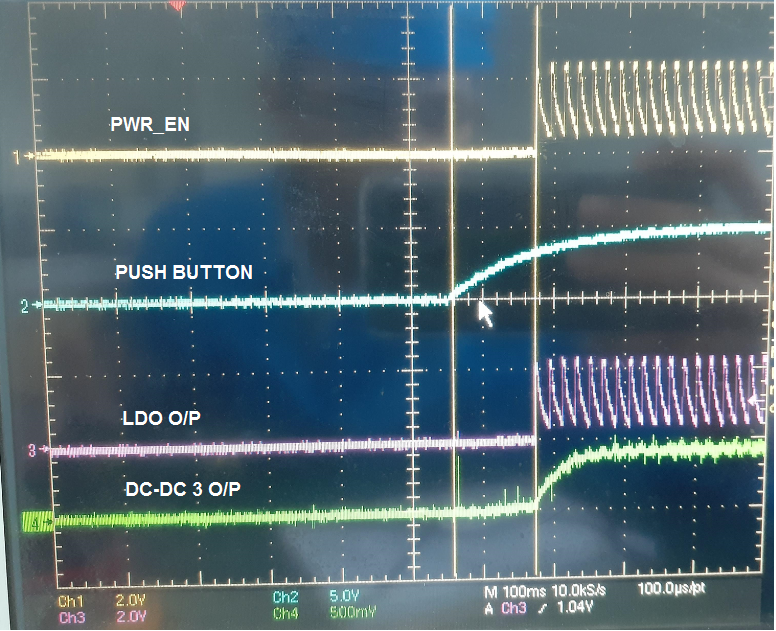

图2：PMIC 上电异常实测，多路 Enable 与输出轨需要一起看，而不是只盯 CPU。

很多芯片同时存在POR、BOR/LVD、外部RESET等不同复位机制。

它们的触发阈值并不一样。

如果系统有大电容、超级电容、掉电很慢的DC/DC，或者多个电源域互相拖着，VDD可能长时间停在一个尴尬电压：

已经低到CPU不能可靠运行，却又没有低到重新触发一次完整Power-On Reset。

NXP在相关技术讨论里就给出过类似案例：电源短暂移除后，电压因为电容没有彻底放完，重新上电时系统不能正确启动；启用低压检测/棕断复位后，才能把MCU保持在复位状态直到电压重新进入可靠工作区。

所以现场看到“断电5秒就好，快速重启不行”，一定要抓完整的掉电—上电波形。

不要只看上电。

四、第三个问题：真正锁住的可能不是MCU，而是外部器件

比如：

PMIC进入保护锁存；

FPGA电源时序没有重新满足；

PHY状态机异常；

某个传感器或接口芯片需要完整POR才能恢复；

电源Enable保持在错误状态；

某一路电源因为反灌没有完全关闭。

这时按MCU RESET当然没有用。

因为真正坏掉的“状态”根本不在MCU里面。

一个很实用的判断方法是：

死机以后，RESET MCU，同时观察外部电源轨、PMIC PGOOD、关键外设RESET和Enable有没有发生任何变化。

如果这些信号完全没动，那你只是重启了CPU，并没有重启系统。

五、现场怎么测？先别急着接JTAG

图3：典型多电源轨 + RESET 时序实测。复位释放时刻必须和电源稳定状态对应。

遇到“复位无效、掉电恢复”，建议先抓这几组波形。

第一组：主电源轨 + MCU VDD + RESET。

确认按RESET时电源有没有异常；真正断电时VDD最低掉到多少；重新上电时RESET是在什么时候释放的。

第二组：所有可能反灌的接口。

尤其看来自其他电源域的UART TX、SPI、GPIO控制线、USB相关信号、外部模块IO。

关掉MCU电源以后，如果某根IO仍然维持高电平，而MCU VDD又被“托”在一个非零电压，方向就很明确了。

第三组：PMIC PGOOD / EN / 核心电压。

很多复杂SoC、FPGA板卡，问题其实发生在电源状态机，而不是软件。

第四组：掉电时间。

用示波器单次触发，从关机一直抓到所有电源轨真正掉干净。

很多问题只有在这一段才看得到。

六、一个很有效的排查办法：逐个切断“外部活电源”

如果怀疑I/O反灌，不要一开始就大改PCB。

调试阶段可以逐个断开：

外接模块；

USB/UART连接；

调试器；

另一个常供电电源域；

外部上拉电源。

每断掉一项，就重新测试快速掉电重启。

如果拔掉某个接口以后，VDD终于能快速掉到0V附近，故障也消失，基本就找到路径了。

这个方法往往比盯着软件Log快得多。

七、设计阶段怎么避免“假断电”？

真正稳健的板卡，掉电路径也需要设计。

常见手段包括：

不同电源域之间使用带断电隔离能力的Buffer/Level Shifter；必要的IO串联限流；合理的下拉/放电电阻；用Load Switch控制电源域；使用电压监控/Reset Supervisor；保证PMIC和处理器RESET关系明确。

同时要在器件Datasheet里确认：

I/O在VDD=0时是否容忍外部电压；

是否允许Power-off Protection；

输入钳位电流最大值；

电源时序要求；

POR/BOR阈值；

RESET到底覆盖哪些内部模块。

这些往往比“RESET脚拉低多少毫秒”更重要。

最后一个工程判断

当一块板出现：

按RESET救不回来，但断电后能恢复。

不要只把它定义成“软件死机”。

先验证两件事：

系统是不是所有关键器件都被真正复位了？

掉电时，所有关键电源轨是不是真的掉到了能触发完整POR的范围？

很多所谓“必须拔电源才能好”的玄学故障，最后都会落到几个很具体的硬件问题上：

反向供电、棕断复位、电源时序、外设状态机或者PMIC锁存。

成熟的硬件调试，不只会看“怎么上电”，还要知道系统到底是怎么“彻底掉电”的。
