汉思新材料打印机墨盒芯片加固填充用胶方案

汉思新材料打印机墨盒芯片加固填充用胶方案

1,产品介绍与应用

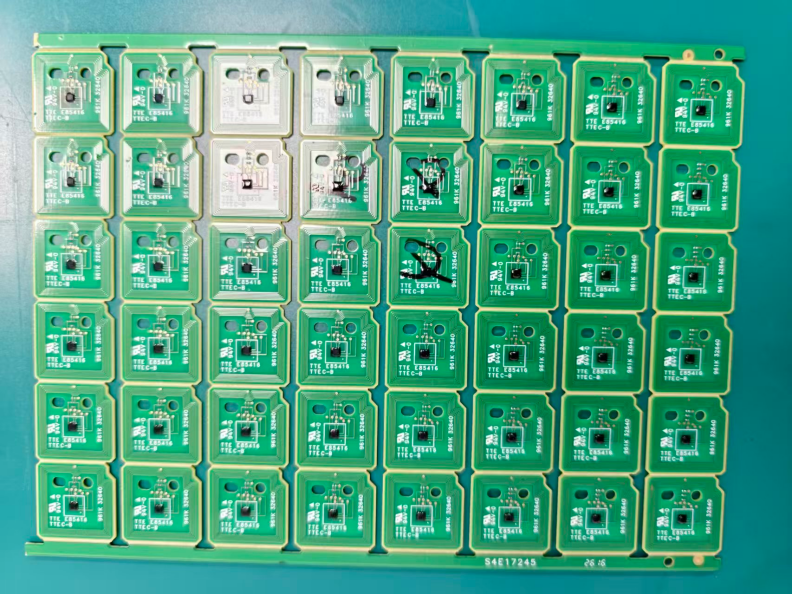

打印机墨盒芯片是喷墨打印机、激光打印机墨盒系统中的核心控制部件，主要负责墨量检测、芯片识别、打印头控制、数据通信等功能，其性能稳定性直接影响打印机的打印质量、墨盒识别率以及设备使用寿命。墨盒芯片通常采用BGA、COB等小型化封装形式，通过锡球焊点与柔性电路板或PCB基板连接，由于墨盒在使用过程中需要频繁插拔、移动，且打印机内部存在一定振动、温度变化，同时墨盒芯片还可能接触到墨水、溶剂等化学物质，锡球焊点容易出现疲劳开裂、虚焊、腐蚀等问题，导致墨盒识别失败、打印断墨、芯片损坏等故障。

底部填充胶是一种低粘度、高流动性的单组分环氧胶粘剂，能够通过毛细作用快速填充到芯片与基板之间的微小间隙，完全包裹锡球焊点，固化后形成坚固的保护层，有效分散机械应力、热应力，提升焊点的抗振动、抗冲击、耐插拔能力。同时，底部填充胶还能起到防潮、防墨水腐蚀、防尘的作用，避免焊点因环境因素出现氧化、腐蚀，大幅提升墨盒芯片在复杂工况下的可靠性与使用寿命，尤其适配打印机墨盒这种需要频繁插拔、长期稳定工作的应用场景。

二、汉思新材料胶水选型与推荐

针对客户提出的打印机墨盒芯片加固填充需求，汉思新材料推荐采用HS711D底部填充胶。

HS711D是一款专为小型化、高密度芯片封装设计的高性能底部填充胶，具备以下核心优势：

优异的填充性能：胶水粘度低、流动性好，能够快速填充0.05mm以下的微小间隙，填充过程无空洞、无气泡，确保所有锡球焊点被完全包裹，尤其适配墨盒芯片这类小型化、引脚密集的封装形式；

高玻璃化转变温度（高Tg）：Tg值可达130℃以上，在打印机工作发热或环境温度较高时，胶体依然能保持稳定的机械强度，不会因温度升高出现软化、强度下降的问题，保障芯片长期稳定工作；

低热膨胀系数（低CTE）：胶体的热膨胀系数与PCB基板、芯片封装材料匹配度高，在温度变化过程中不会产生额外的热应力，避免焊点因应力拉扯出现失效，提升焊点的耐温度循环能力；

耐高温性能优异：可承受无铅回流焊的峰值温度（260℃以上），在后续SMT贴片、返修等高温工序中不会出现分层、开裂、脱胶现象，适配墨盒芯片的多工序生产流程；

耐化学腐蚀性强：固化后的胶体具备优异的耐墨水、耐溶剂、耐潮湿性能，能够有效抵御墨盒内部墨水、清洁溶剂的侵蚀，避免焊点出现腐蚀、氧化，满足墨盒芯片的长期使用需求；

高强度粘接性：对柔性电路板、FR-4基板、芯片封装材料等多种基材都有优异的附着力，固化后胶体抗冲击能力强，可有效抵御墨盒插拔、移动过程中产生的机械应力，避免芯片脱落、焊点开裂；

环保合规：产品符合RoHS、REACH等环保标准，无卤素，满足消费电子产品的环保要求，不会对打印机内部结构造成污染。

HS711D目前已广泛应用于喷墨打印机墨盒芯片、激光打印机硒鼓芯片、打印头驱动芯片等领域的底部填充与加固，是提升墨盒芯片可靠性的成熟解决方案，已帮助多家打印机耗材企业解决芯片焊点失效、墨盒识别率低的痛点问题。

三、点胶工艺与参数

为保证HS711D胶水发挥最佳加固防护效果，建议按照以下工艺进行操作：

基板预处理

点胶前需确保墨盒芯片基板表面洁净，无油污、助焊剂残留、墨水残留、灰尘等杂质，若基板存放时间超过8小时，建议在80℃下烘烤1小时去除湿气；

可将基板预热至50-60℃，降低胶水粘度，加速毛细流动，提升填充效率，同时避免基板温度过低导致胶水流动性下降，出现填充不完全的问题。

底部填充点胶操作

点胶路径：推荐采用“I”型点胶路径，从芯片的一侧边缘开始点胶，让胶水依靠毛细作用自动流入芯片底部，严禁从芯片四边同时点胶，避免困气产生空洞；对于小型化墨盒芯片，也可采用单点中心点胶方式，让胶水向四周均匀扩散填充；

点胶位置：针头距离芯片边缘2-4mil，针头高度为芯片上表面到基板距离的1/2至1倍，避免针头距离过近导致溢胶，距离过远导致填充不均匀；

点胶参数：常规点胶气压0.1-0.3MPa，点胶速度3-10mm/s，根据芯片尺寸调整点胶量，确保胶水刚好充满芯片底部，无溢胶、无缺胶，点胶完成后静置1-2分钟，让胶水充分流平后再进行固化。

固化工艺

推荐固化条件：150℃固化20分钟，固化时间从基板温度达到设定温度后开始计算；

若生产节拍紧张，可采用分段固化：先在80℃预固化10分钟定型，避免胶水流动溢出，再在150℃完全固化20分钟，提升固化效率；

固化过程中需避免基板振动，防止胶水在未完全固化时出现位移，影响填充效果。

质量检验

固化后通过目视检查底部填充是否完全、无空洞、无溢胶，胶体表面是否平整、无开裂；

可通过X-Ray检测焊点填充情况，空洞率需控制在10%以下，确保所有焊点被完全包裹；

必要时可进行插拔测试、温度循环测试（-20℃~85℃），验证焊点的加固强度与长期可靠性。

四、后续工作与客户确认

为推进HS711D胶水在贵司项目中的落地应用，我们计划开展以下工作：

提供样品测试：汉思可提供HS711D胶水样品及配套点胶参数指导，供贵司进行小批量试产，验证胶水与现有产线的适配性，同时可针对贵司墨盒芯片的具体封装形式，优化点胶工艺参数；

可靠性验证：建议对点胶后的墨盒芯片进行插拔测试（≥50次）、温度循环测试、耐墨水浸泡测试、高温高湿测试等可靠性验证，确认胶水的长期防护效果，确保墨盒芯片在实际使用场景下稳定工作；

技术资料交付：我们将提供HS711D的完整技术参数表（TDS）、物料安全数据表（MSDS）、SGS、RoHS等环保认证报告，供贵司研发、品质部门审核，同时可提供胶水的储存、运输注意事项，保障胶水使用安全；

现场技术支持：试产阶段汉思可安排技术人员到现场协助调试点胶设备、优化点胶参数，解决试产过程中出现的填充不完全、溢胶、固化不良等问题，缩短试产周期；

批量供应确认：待所有测试验证通过后，双方可进一步确认批量采购的价格、交期、售后等商务细节，汉思可保障稳定供货，同时提供长期的技术支持与产品迭代服务，满足贵司后续的产品升级需求。

汉思新材料将持续为贵司提供优质的胶粘剂产品与技术支持，共同提升打印机墨盒芯片的产品可靠性，降低墨盒故障率，助力贵司在打印机耗材市场获得更强的竞争力。
