光伏跟踪支架每天都在动：电机电流，怎么判断卡住和扛风？

提起大型光伏电站，多数人脑子里是一大片静止的光伏组件。

但在西北戈壁、华北山地等地区，越来越多的地面电站已经不只是“把组件固定在那里”。组件安装在跟踪支架上，会随着太阳位置变化调整角度，让组件尽可能保持合适的受光姿态。

这意味着光伏电站里出现了一类不太容易被注意到的“运动部件”——电机、减速机构和跟踪轴。

一座大型跟踪式光伏电站里，驱动单元数量可以达到很大的规模。这些设备分散在户外，每天反复动作，平时动作幅度不大，但遇到大风、积雪或者机械阻力增加时，又必须能够迅速执行保护动作。

而在这套系统里，有一个很基础但很有价值的反馈信号，就是电机电流。

它不直接告诉控制器“这里卡住了”，却能告诉控制器：这台电机现在到底是在轻松转动，还是已经开始吃力。

跟踪支架不是一直转，而是走一小段、停一会儿

跟踪支架并不是像钟表一样，一直匀速转动。

太阳位置变化是缓慢的，电机没有必要持续工作。实际控制过程中，控制器会根据太阳位置和支架当前角度计算目标位置。当角度偏差达到设定条件后，电机才启动，带动支架转动一小段，然后停止。

过一段时间，偏差再次积累，电机再动作一次。

因此，跟踪系统的大部分时间其实处于静止状态。

角度传感器负责告诉控制器“支架现在在哪里”，而电机电流提供的是另一种信息：

为了让支架移动到这个位置，电机用了多大的力。

正常情况下，机械传动顺畅，电机电流处在相对稳定的范围。

但如果某根跟踪轴的轴承开始卡涩、传动机构阻力增大，或者机械结构出现异常，同样的动作可能需要更大的电流。

所以，电流信号可以成为一种很直接的机械状态反馈。

它不能单独诊断具体是哪一个轴承出了问题，但可以帮助控制系统发现“这一次动作明显比以前费劲”，再结合角度、动作时间等信息判断是否需要进一步检查。

这对于分散在大型电站里的大量跟踪单元来说尤其有价值。

真正需要快速反应的，是堵转

跟踪电机最不希望遇到的情况，是电机通电了，却没有按照预期转起来。

例如传动机构卡死、异物阻挡，或者机械结构发生异常变形。

这时候电机可能处于堵转状态。

电机正常转动时，会产生反电动势，对绕组电流形成一定影响。堵转以后，反电动势显著降低，如果驱动器仍持续施加电压或电流指令，绕组电流可能快速升高。

对于电机绕组和功率器件来说，这不是一个好消息。

因此，驱动控制器通常会实时监测电流。当检测到电流超过设定范围，并持续达到一定时间后，就可以触发过流或堵转保护，停止继续驱动。

这里电流传感器的任务其实很简单：

把电机当前的电流准确、及时地交给控制器。

至于“是不是堵转”“要不要停止”，则由驱动器里的控制和保护算法完成。

所以这个应用对电流传感器有一个很现实的要求：

既要能够覆盖正常工作电流，也要能够承受启动、重载以及异常情况下的电流变化，不能到了保护动作最需要数据的时候，测量范围反而不够。

示意波形：不同运行状态下的典型电流变化

大风来了，电机又要干一件重活

跟踪支架的另一个特殊工况，是大风保护。

光伏组件本身就是一块面积很大的平面。安装在跟踪支架上以后，组件角度不同，风荷载也会发生变化。

因此，当风速达到设定条件时，跟踪系统通常会进入安全停机状态，把组件调整到预设的安全角度，以降低结构受到的风荷载。

这个动作和普通的太阳跟踪不一样。

平时调整角度，支架的运动阻力相对稳定；大风条件下，结构受到的外部载荷发生变化，电机需要克服的阻力也可能随之增加。

控制器不仅要让支架完成动作，还要持续关注电机电流。

如果电流异常升高，就需要判断是正常的重载动作，还是已经出现堵转、机械异常等情况。

积雪也是类似的场景。

部分跟踪系统会利用特定角度和动作帮助积雪滑落或减轻积雪影响。此时支架承受的重量和机械阻力发生变化，电机电流同样会成为控制器判断运行状态的一个重要信号。

所以，跟踪支架真正考验电流检测的，并不是“每天转多少度”，而是这些偶尔出现、却必须可靠完成的特殊工况。

数量一多，传感器的形态就变得很重要

跟踪支架电流检测还有一个和储能、工业电源不太一样的特点：

测点数量可能非常多。

大型跟踪式光伏电站通常包含大量驱动单元。电流传感器不是只安装一两个，而是随着驱动控制器一起分散部署在户外。

这时候，传感器的体积、安装方式、供电方式以及成本都会变得重要。

如果每个驱动控制器都使用体积较大的高规格闭环传感器，不仅会增加物料成本，也会占用控制器内部空间，增加装配和接线复杂度。

对于这种应用，更常见的思路是：

电流检测够准确、响应足够快，同时尽量做到小型化和PCB化。

这也是开环霍尔方案比较容易发挥作用的地方。

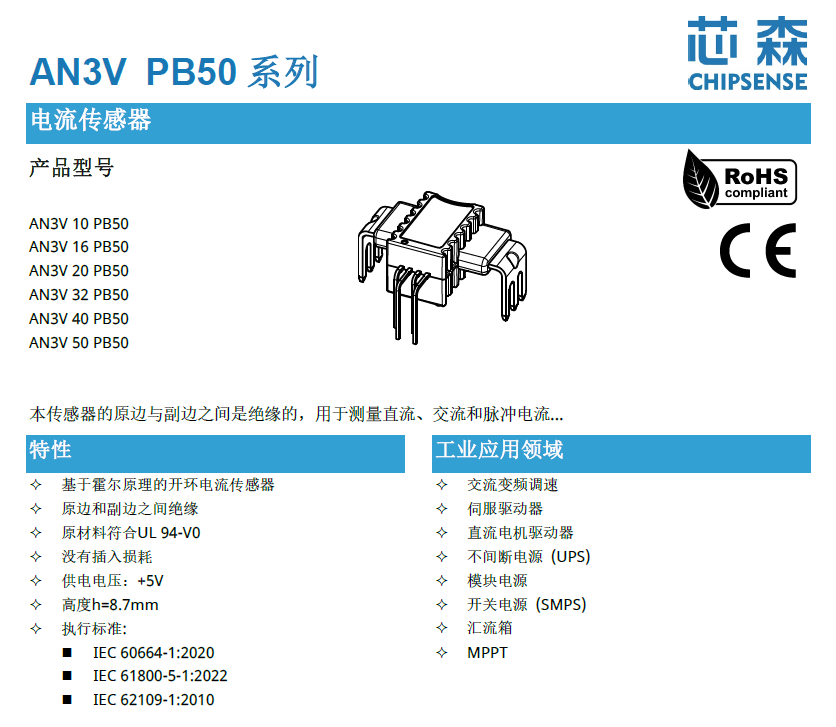

AN3V 20 PB50：把电流检测做到驱动控制板上

以芯森的AN3V 20 PB50为例，它采用开环霍尔方案，面向PCB安装，5V供电，不需要在主电流回路中串入采样电阻。

它的额定电流为20A，测量范围达到±50A，带宽250kHz，工作温度覆盖-40℃～105℃。

对于跟踪支架这类小型电机驱动控制器，PCB安装的形态比较容易融入原有控制板设计。

更重要的是，传感器不需要成为一个独立的大型测量模块，而是可以直接成为驱动控制器电流采集链路的一部分。

当然，20A并不意味着所有跟踪电机都应该选20A型号。

如果某型电机的正常工作电流只有几安培，或者实际启动、堵转峰值远高于±50A，那么就需要重新评估量程和型号。

反过来，如果电机正常工作电流在十几安培量级，启动和重载时存在明显的瞬时电流变化，那么±50A的测量范围就可以提供一定的峰值余量。

最终还是要根据电机连续工作电流、启动电流、堵转电流以及驱动器本身的限流策略确定。

这也是电流传感器选型里一个容易被忽略的问题：

不能只看电机铭牌上的额定电流。

这里真正需要的不是“越高精度越好”

跟踪支架还有一个特点，就是它并不一定需要实验室级的电流测量精度。

控制器真正关心的通常是几个状态：

正常转动；

阻力开始增大；

启动或重载；

电流异常；

堵转保护。

如果只是为了区分这些运行状态，传感器没有必要为了追求极高的绝对精度而把成本和体积不断往上堆。

AN3V 20 PB50的精度为±1%，对于这类驱动控制中的状态监测和保护应用，可以提供一个比较实用的电流反馈信号。

当然，如果某个系统进一步要求根据电流精确计算电机功率、效率，或者进行更高精度的能耗分析，那么对传感器精度、温漂以及系统标定的要求都会进一步提高，不能简单套用同一种方案。

传感器的性能最终还是应该跟控制任务匹配。

野外环境，温度也是电流检测的一道考题

跟踪支架的控制器大多长期部署在户外。

夏天，金属箱体经过太阳直射后内部温度可能明显升高；冬天，西北、华北以及高海拔地区又可能长期处于低温环境。

对于电流传感器来说，真正需要关注的不只是“室温下能不能测准”，还包括温度变化以后，零点和灵敏度是否仍然稳定。

AN3V 20 PB50的工作温度范围为-40℃～105℃，可以覆盖相当宽的户外设备工作环境。

这并不意味着装上以后就不需要考虑热设计。传感器附近的PCB温升、箱体散热、器件布局以及驱动功率器件产生的热量，仍然需要在整机设计阶段综合考虑。

毕竟，光伏跟踪系统需要运行的是二三十年的生命周期，真正考验产品的往往不是某一次测试，而是长期重复运行。

一块组件会不会多发一点电，背后其实是一套很复杂的系统

光伏跟踪支架看起来只是让组件“转一转”。

但从控制角度看，它同时涉及太阳位置计算、角度反馈、电机驱动、机械传动、风速监测和安全保护。

而电流检测连接了其中两个看似不同的世界：

一边是电机和机械结构；

另一边是控制器里的软件算法。

控制器可以通过电流变化发现机械阻力的异常，可以通过过流判断触发保护，也可以结合角度和风速等信号判断一次动作是否正常完成。

传感器本身并不负责判断“这根轴卡住了”，也不会自己决定“现在应该收平”。

它只是把电机的电流变化忠实地交给控制系统。

对于数量庞大的户外跟踪单元来说，这个看似基础的信号，却是控制器感知机械状态的重要窗口。

光伏电站表面上越来越安静，里面的控制系统却越来越精细。

那些每天只转动几次、一次只动一点点的跟踪轴，真正需要的不是一个“能转”的电机，而是一套能够知道什么时候该动、动得是否正常，以及遇到大风和异常阻力时什么时候必须停下来的控制系统。

而电流检测，就是其中一个很基础，却不能缺席的环节。
