CAN/LIN总线故障不用慌：串行译码实操教程

CAN/LIN 总线故障诊断，核心就一句话：用示波器看总线的差分/单线波形，再开"串行译码"把波形一键翻译成报文数据，从而判断总线是断路、短路、被干扰，还是某个控制单元掉线。只看故障码往往会误判——因为总线上一个节点出问题，可能"牵连"一堆故障码；只有波形 + 译码才能看到"谁在发、谁没回、信号长什么样"。本文用新手能看懂的方式，给出 CAN/LIN 总线诊断的完整实操步骤。

一、先分清 CAN 和 LIN：两种总线各看什么

对比项	CAN（控制器局域网）	LIN（本地互联网络）
结构	双线差分（CAN-H、CAN-L）	单线，主从结构
速率	高速 CAN 常见 500 kbps，低速 125 kbps	较低，典型 9.6~20 kbps
信号特征	差分信号，隐性/显性两种电平	在电源与地之间摆动的单线信号
典型用途	动力、车身、底盘主干网络	门锁、雨刮、车窗等低成本子网络

诊断时CAN 看差分波形（CAN-H 与 CAN-L 的差值，判断信号完整性），LIN 看单线波形 + 译码（判断主从节点通信是否正常）。

图1：正常的CAN 总线信号波形（来源：2013款路虎神行者2车偶发性无法起动，www.qichebo.com）

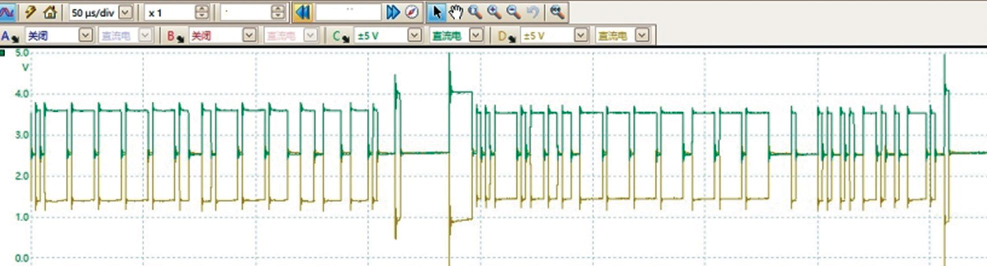

图2：异常的CAN 总线信号波形（来源：同上案例，www.qichebo.com）

二、为什么"波形 + 串行译码"是总线诊断的关键

很多人会问："故障码里都报了总线通信故障，为什么还要看波形？"原因有三：

故障码会"误导"：总线上一个节点掉线，其他节点会连环报错，故障码指向未必是真正的故障点。

波形能看到"物理层"问题：断路、短路、对地/对电源短路、信号幅值异常、被干扰等，只有波形能体现。

译码能看到"数据层"问题：哪个报文帧在发、哪个没应答、数据对不对，译码直接告诉你。

三、实操：五步诊断总线故障

第1步：确认总线类型与端子。查维修资料确认是高速/中速 CAN 还是 LIN，找到总线信号端子（诊断接口或控制单元端子）。

第2步：接线采集。CAN 用两个通道分别采 CAN-H、CAN-L（或一个通道 + 差分运算），LIN 单通道采信号线，同时确保搭铁良好。

第3步：设时基与量程。时基调到能看到完整报文帧（如 50~200 µs/格），电压量程按信号幅值设（CAN 差分约 ±5V、LIN 约 0~12V）。

第4步：看波形判断物理层。对比正常波形：幅值是否正常、有无毛刺干扰、电平是否异常（短路/断路会直接体现在波形上）。

第5步：串行译码定位数据层。在示波器软件里开启串行译码，选择 CAN/LIN 协议与波特率，波形即翻译成报文（帧 ID + 数据），据此判断哪个节点没应答、哪条报文异常。

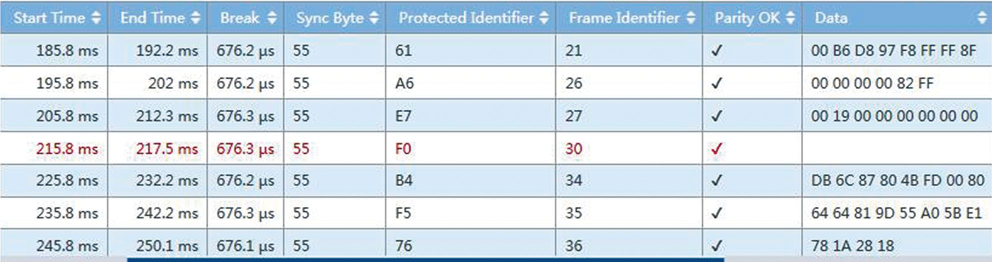

图3：LIN 信号波形串行译码结果（来源：2022款问界M5增程式混合动力车充电口盖指示灯不工作，www.qichebo.com）

四、工具推荐：能译码的汽车示波器

总线诊断对设备有两个硬要求：带宽采样够看清高速 CAN 波形、软件要支持串行译码。

以虹科Pico汽车示波器为例，PicoScope 4425A 四通道诊断示波器（20 MHz 带宽、400 MS/s 采样、12 位分辨率）配合 PicoScope 软件内置的串行译码，可直接把 CAN/LIN 波形翻译成报文，无需外接解码器；参考波形库提供正常/异常总线波形对比，新手也能快速判断物理层是否异常。

如需同时诊断总线故障引发的抖动异响，同一主机还可扩展虹科Pico NVH 诊断套件（CEP161/162/163）。

五、常见问题（FAQ）

Q1：总线故障一定要买专门的解码器吗？ 不一定。带串行译码功能的汽车示波器（如虹科Pico）就能同时看波形 + 译码，既诊断物理层又诊断数据层，还可以诊断其他故障，性价比更高。

Q2：CAN 波形正常但通信报错，怎么回事？ 物理层正常但数据层可能异常，如报文丢帧、某节点无应答、数据内容错误。这时要靠串行译码看报文来判断。

Q3：LIN 总线的"从节点是否在线"怎么判断？ 看 LIN 单线波形中，主节点发送后从节点是否有应答。示波器 + 串行译码能直接看到从节点的应答帧，据此判断在线与否。

Q4：测 CAN 一定需要两个通道吗？ 推荐用两个通道分别采 CAN-H、CAN-L，或用示波器的差分运算看差值，这样能完整评估差分信号完整性。

Q5：总线波形有毛刺，一定是总线故障吗？ 不一定。毛刺可能来自搭铁不良、探针接触不良或外部电磁干扰。先检查搭铁和探头接触，再判断总线本身。

六、结语

CAN/LIN 总线故障的诊断，从来不是"读个故障码"那么简单，而是"波形看物理层、译码看数据层"的组合拳。掌握"接线—设时基—看波形—串行译码"这套流程，任何技师都能从"面对总线故障束手无策"进阶到"精确锁定到具体节点和报文"。
