中微爱芯通用微控制器AiP32RV15A8和AiP32RV1564简介

01简介

AiP32RV15A8/64为基于RISC-V架构的工业级增强型通用微控制器，最高工作主频144MHz，内核算力显著优于传统MCU，片内集成CAN2.0B、USB2.0接口，外设资源丰富。配套完整SDK固件库，提供CAN、USB、定时器、ADC等例程，可为白电、工业控制、电机驱动、高速通信等场景提供高可靠性完整解决方案。

该系列面向工业及消费电子的32位RISC-V通用MCU，外设资源对标市场主流产品，有效降低迁移开发工作量；主频翻倍，指令执行效率与运算能力进一步增强。总线通信能力完善，集成CAN2.0B适配工业通信；内置USB2.0全速接口，支持12Mbps全速、1.5Mbps低速模式，无需外部收发器，简化BOM。产品拥有完整开发生态，提供全套SDK、外设范例，搭配开发板、仿真器工具链，便于快速完成性能评估，降低用户开发投入。产品实现全国产化、自主可控，既适用于全新产品开发，也可满足存量项目的国产化替换需求。

02主要特点

内核：32位RISC-V CPU

-两级流水线，一流的微架构设计实现业界更高的能效比与更低成本

-支持RV32I/M/A/C/B指令扩展组合

-144MHz：1.84 DMIPS/MHz(Dhrystone)；3.85 CoreMark/MHz(CoreMark)

-单周期乘法器和硬件除法器

存储器

-128KB /64KB Flash存储器

-20KB SRAM存储器

时钟、复位和电源管理

-2.0V~3.6V供电

-上电/断电复位(POR/PDR)、可编程欠压检测器(LVD)

-内置4MHz至32MHz高速晶体振荡器

-内置32.768KHz低速晶体振荡器

-内置经出厂调校的8MHz的RC振荡器

-内置32kHz的RC振荡器

-PLL可提供CPU时钟

低功耗

-睡眠、停机和待机模式

-停机模式最低功耗80uA；待机模式最低功耗40uA

2个12位模数转换器

-转换范围： 0至3.6V，16个外部通道

-双采样和保持功能

-温度传感器

DMA

-8通道DMA控制器，支持内存到内存、外设到内存以及内存到外设的传输

-支持的外设：定时器、 ADC、 SPI、 I2C、 UART和USB

多达80个快速I/O口

-多功能双向5V兼容的I/O口

-所有I/O口可以映像到16个外部中断

调试模式

-支持标准的四线JTAG接口

多达6个定时器

-3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道

-1个16位6通道高级控制定时器

·多达6路PWM输出

·死区控制、边缘/中间对齐波形和紧急制动

-1个看门狗定时器

-1个系统定时器

多达9个通信接口

-2个I2C接口

-3个UART接口，支持IrDA接口和调制解调控制

-2个SPI同步串行接口(18Mbit/s)

-1个CAN （2.0B）接口

-1个USB 2.0全速接口

封装

-LQFP100、LQFP64、LQFP48

03产品对比

04功能框图

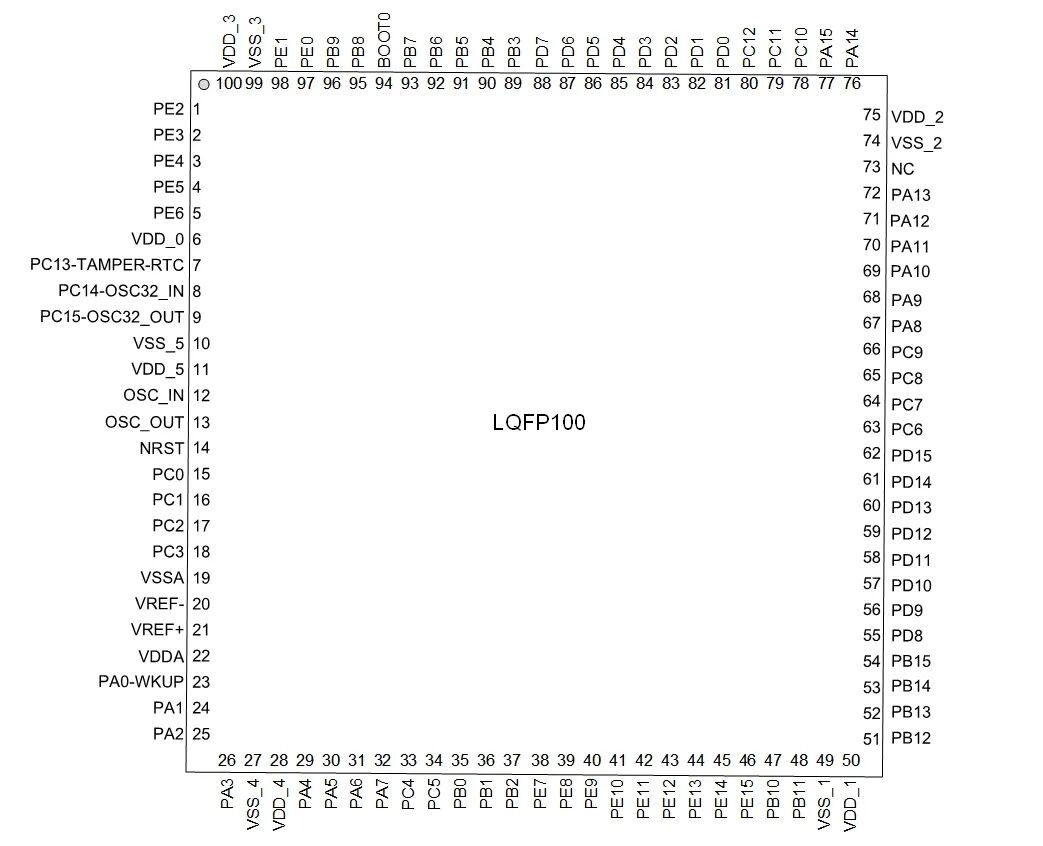

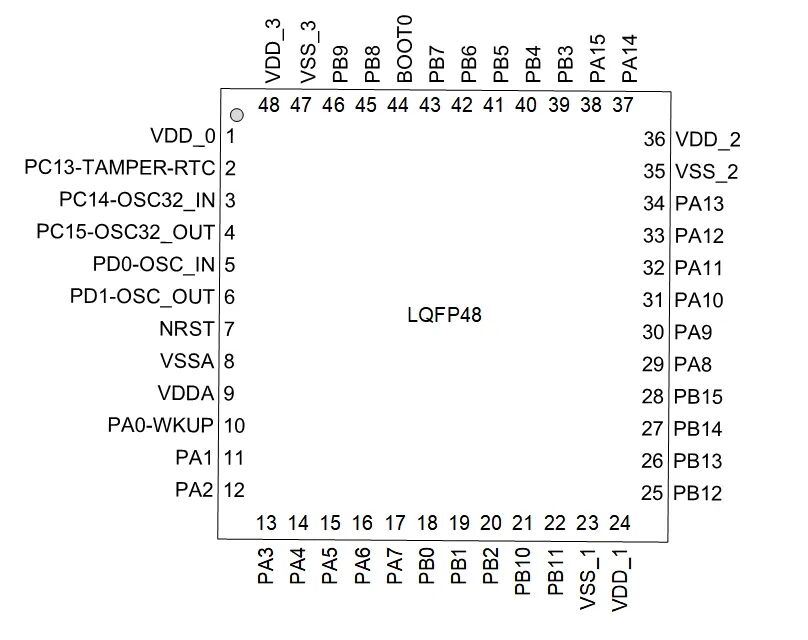

05引脚排列图

06结语

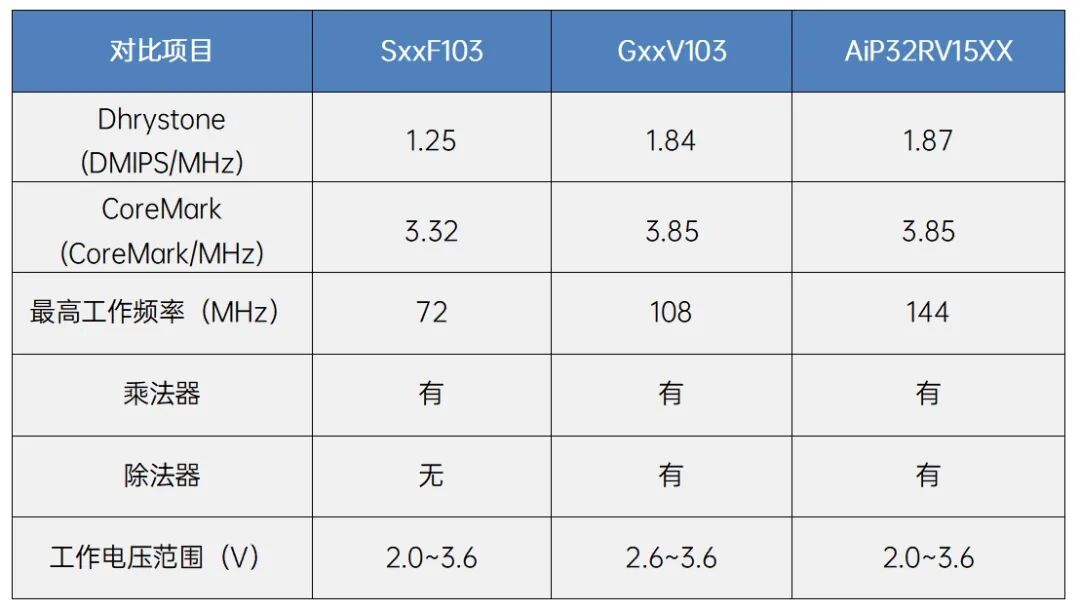

AiP32RV15A8/64与同类产品对比整体更具竞争力，提供更好的处理器性能、更快的工作速度、更宽的工作电压范围，对比如下表所示。
